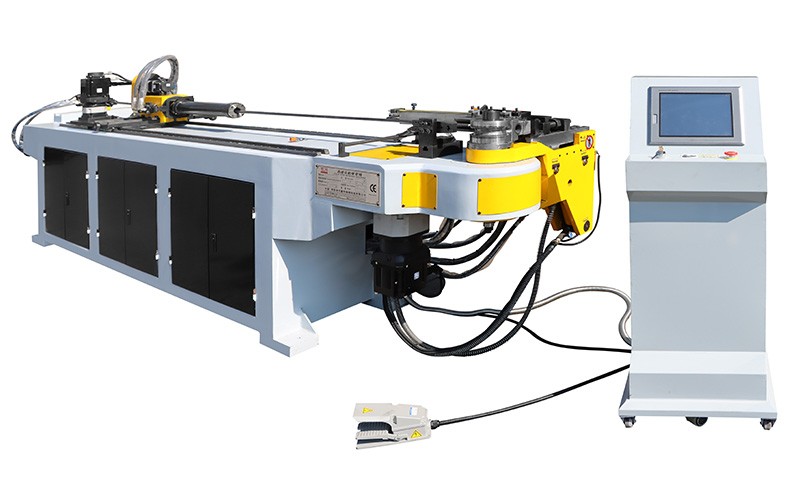

DW63CNC-3A1S 數控自動彎管機
為您的企業賺錢的機器
臺和研發制造高速、全電動、極其堅固的機器，這些機器可以自動、非常快速地進行設置，并且經過精心設計，可以承受 24/7 全天候生產。這些彎管機將提高您的業務生產力，增加利潤并讓您在競爭中占據優勢。
基于多年的經驗和經過驗證的設計
我們的全電動機器基于32年的彎管機制造經驗。您在臺和機器中所享受的所有剛性和動力現在都可以通過伺服驅動的夾具和壓力模具獲得，從而產生更高性能 CNC 彎管機。
自主研發的 CNC 彎管機控制系統
臺和在全球有 1000 套系統。與任何其他 CNC 彎管控制系統相比，該系統自動化集成度更高。讓我們幫助您的員工成為專家，以減少設置時間、減少?gòu)U品、提高質量和提高生產力。
彎管機特點
CNC 彎管機特性
機床/工件動力特性自動識別---加工即快又好慢退芯，小車助推---改善彎角外觀
全過程中文（或者英文）操作提示+15寸真彩顯示+觸摸屏—操作簡單明了。
圖形化編程系統：在屏幕上立體管行賞畫制/修改，即得加工程序--簡便，快速，準確地編程。
回彈測量—對批次管材特性可比較測量
單步調試功能----模具試制時管材變形過程觀察入微
自動繪制模具圖---對研發新產品幫助明顯。
全面監測：液壓/電器/傳動系統，電機缺相/反轉，電壓，溫度，油壓，并自動診斷故障，口令，鑰匙，工時/數量記錄，用于生產管理。
|
項目/機型 |
DW63CNCX2A-2S |
備注 |
|
|
*大彎曲管徑×壁厚 |
Φ63.5×2.0t |
1.*小彎曲半徑根據管子直徑 2.*大彎曲半徑可根據客戶要求 3.*大穿芯長度可根據客戶要求
|
|
|
*大彎曲半徑 |
250mm |
||
|
*小彎曲半徑 |
25mm |
||
|
*大彎曲角度 |
190° |
||
|
標準送料長度 |
2500mm |
||
|
送料方式 |
直送或夾送 |
||
|
工作速度 |
彎管速度 |
Max 35°/s |
|
|
轉管速度 |
Max 270°/s |
||
|
送料速度 |
Max 900mm/s |
||
|
工作精度 |
彎管精度 |
±0.15° |
|
|
轉管精度 |
±0.1° |
||
|
送料精度 |
±0.1mm |
||
|
資料輸入方式 |
工作值（Y.B.C) |
||
|
彎管方式 |
液壓彎管 |
||
|
伺服彎管 |
|||
|
轉管伺服電機功率 |
750w |
||
|
送料伺服電機功率 |
1.5kw |
||
|
管件允許彎頭數 |
16 |
||
|
可儲存零件數 |
400組 |
||
|
油壓電機功率 |
10Kw |
||
|
系統*大壓力 |
14Mpa |
||
|
機器尺寸 |
4800*1850*1150mm |
||
|
機器重量 |
2800Kg |
||
